อ่านจบแล้วคุณจะ
- อธิบายหลักการควบคุมแบบอัตโนมัติ
- บอกระบบการควบคุมแบบต่างๆ
- อธิบายเกี่ยวกับการประยุกต์ใช้ตัวควบคุม
⏱ สรุป 1 นาที 5 เรื่องที่ต้องจำ · ปัดหรือกดลูกศรดู · กดการ์ดเพื่อไปอ่าน
วิธีปรับ PF อัตโนมัติ 3 วิธี: ควบคุมเวลา · ควบคุมกำลังไฟฟ้ารีแอกทีฟ · ควบคุมเพาเวอร์แฟกเตอร์
ที่มา: ตำราฝึกอบรม ผอส. ด้านไฟฟ้า (พพ.) ตอนที่ 2 บทที่ 3 การควบคุมพลังงานไฟฟ้าอัตโนมัติและการประมวลผล📉2/5 · หัวข้อย่อย 4โหลดสำคัญมาก ยกเว้นการควบคุม · โหลดที่ตัดได้บางขณะ: มอเตอร์ เครื่องปรับอากาศ ปั๊มน้ำ อัดอากาศ ความร้อน น้ำเสีย แสงสว่าง
ที่มา: ตำราฝึกอบรม ผอส. ด้านไฟฟ้า (พพ.) ตอนที่ 2 บทที่ 3 การควบคุมพลังงานไฟฟ้าอัตโนมัติและการประมวลผล📡3/5 · หัวข้อย่อย 6I (อินทิเกรต) = ลบล้างค่าเบี่ยงเบน (offset)
ที่มา: ตำราฝึกอบรม ผอส. ด้านไฟฟ้า (พพ.) ตอนที่ 2 บทที่ 3 การควบคุมพลังงานไฟฟ้าอัตโนมัติและการประมวลผล
4/5 · หัวข้อย่อย 7ได้เปรียบรีเลย์แบบเดินสาย (Hard-Wired): เปลี่ยนการทำงานโดยแก้โปรแกรม ไม่ต้องรื้อสาย
ที่มา: ตำราฝึกอบรม ผอส. ด้านไฟฟ้า (พพ.) ตอนที่ 2 บทที่ 3 การควบคุมพลังงานไฟฟ้าอัตโนมัติและการประมวลผล📡5/5 · หัวข้อย่อย 9CD = Collision Detection ตรวจจับการชนกันของข้อมูล
ที่มา: ตำราฝึกอบรม ผอส. ด้านไฟฟ้า (พพ.) ตอนที่ 2 บทที่ 3 การควบคุมพลังงานไฟฟ้าอัตโนมัติและการประมวลผลระบบควบคุมอยู่ตรงไหนในโรงงาน
ระบบอัตโนมัติในวงจรจ่ายไฟฟ้า
ควบคุมเพาเวอร์แฟกเตอร์อัตโนมัติ
โดยทั่วไปโรงงานติดตั้งคาปาซิเตอร์เพื่อรักษาเพาเวอร์แฟกเตอร์ให้อยู่ในระดับ 90–95% · ตัวควบคุมสั่งต่อหรือปลดคาปาซิเตอร์ทีละชุด
🔗 เรื่องนี้ใช้ต่อที่หัวข้อ 3.1 · ปรับปรุงเพาเวอร์แฟกเตอร์ด้วยคาปาซิเตอร์
ควบคุมดีมานด์: ตัดโหลดที่สำคัญน้อยชั่วคราว
การควบคุมดีมานด์ = จำกัดกำลังไฟฟ้าที่ต้องการสูงสุดไม่ให้เกินค่าหนึ่ง โดยไม่ทำให้เกิดอุปสรรคในการใช้ไฟฟ้า — เลื่อนเป้าดู
🔗 เรื่องนี้ใช้ต่อที่หัวข้อ 3.1 · ค่าความต้องการกำลังไฟฟ้า และตัวประกอบโหลด
ควบคุมแบบซีเควนซ์ และแบบป้อนกลับ · อ่าน Block diagram
ภาพบนนี้คือ Block diagram (แผนภาพบล็อก): แสดงระบบควบคุมด้วยเส้นทางของสัญญาณ (ค่าที่กำหนด → ค่าเบี่ยงเบน → ตัวแปรบังคับ → ตัวแปรควบคุม) กับส่วนที่แปลงสัญญาณหนึ่งเป็นอีกสัญญาณ (Transfer element: ตัวควบคุมสุดท้าย · เป้าหมายการควบคุม · ตัวตรวจวัด) · Block diagram ที่มีหลายบล็อกจัดรูปใหม่ได้ด้วยกฎการแปลงสมมูล
หลักการ: ทำไมต้องมี Feedforward — Feedback แก้ไขได้หลังการรบกวนกระทบตัวแปรควบคุมแล้วเท่านั้น จึงล่าช้า · การควบคุม Feedforward ตรวจการเปลี่ยนแปลงจากภายนอกโดยตรง แล้วลบล้างก่อน ใช้ร่วมกับ Feedback
การควบคุม PID · ลองปรับดู
🤔 ลองตอบก่อนอ่าน
ระบบคุมอุณหภูมิค้างต่ำกว่าค่าตั้งอยู่ตลอด ไม่หายสักที ลองเดาว่าควรเพิ่มส่วนไหนของ PID
⭐ I (อินทิเกรต) = ลบล้างค่าเบี่ยงเบน (offset)

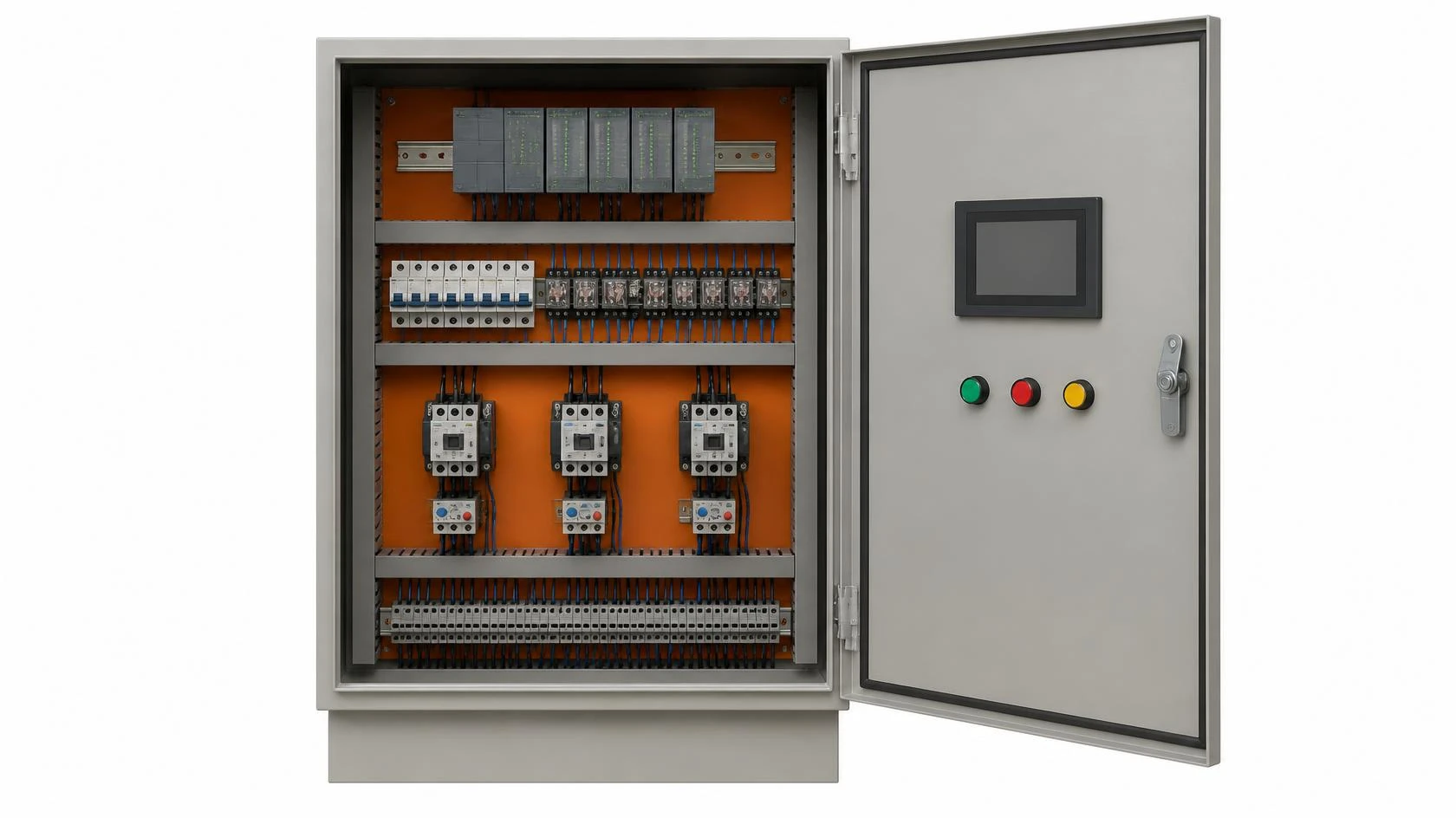

เฉลยจากหัวข้อย่อยนี้ · อ่านรายละเอียดต่อด้านล่างPLC: คอมพิวเตอร์ควบคุมเครื่องจักร
PLCรีเลย์คอนแทคเตอร์โอเวอร์โหลดรีเลย์จอสัมผัสปุ่มกด · ไฟแสดงข้อมูลดิจิตัล: เลขฐานสอง
ลองแปลงเลข — แต่ละหลักของเลขฐานสองมีค่าเป็นกำลังของ 2
การส่งข้อมูลในโรงงาน
ตัวเลขและคำที่ต้องจำในหัวข้อนี้
ที่มา: ตำราฝึกอบรม ผอส. ด้านไฟฟ้า (พพ.) ตอนที่ 2 บทที่ 3 การควบคุมพลังงานไฟฟ้าอัตโนมัติและการประมวลผล
