อ่านจบแล้วคุณจะ

อธิบายหลักการและวิธีการใช้หม้อแปลงไฟฟ้า มอเตอร์ไฟฟ้า เครื่องกำเนิดไฟฟ้า
เลือกใช้ตัวนำไฟฟ้าประเภทต่างๆ
อธิบายหลักการของอุปกรณ์ป้องกันในระบบไฟฟ้า

⏱ สรุป 1 นาที 5 เรื่องที่ต้องจำ · ปัดหรือกดลูกศรดู · กดการ์ดเพื่อไปอ่าน

1/5 · หัวข้อย่อย 2

พิกัดหม้อแปลงกำหนดจากพิกัดแรงดันและกระแสด้านทุติยภูมิ

ที่มา: ตำราฝึกอบรม ผอส. ด้านไฟฟ้า (พพ.) ตอนที่ 2 บทที่ 2 อุปกรณ์ไฟฟ้าโดยทั่วไป

ภาพประกอบ หม้อแปลง 2 ประเภท: เครื่องมือวัด · จำหน่าย

2/5 · หัวข้อย่อย 4

CT แบ่งตามการใช้งาน: สำหรับการวัด · สำหรับการป้องกัน

ภาพประกอบ เครื่องกลไฟฟ้าซิงโครนัส (เครื่องกำเนิดไฟฟ้า · มอเตอร์) · มอเตอร์กระแสตรง

3/5 · หัวข้อย่อย 7

เครื่องกลไฟฟ้า 3 แบบ: เหนี่ยวนำ · ซิงโครนัส · กระแสตรง

ที่มา: ตำรา ผอส. ไฟฟ้า ตอนที่ 2 บทที่ 2 หัวข้อ 2.1.7 และ 2.1.8 สมการ 2.33 2.36–2.38 2.46

4/5 · หัวข้อย่อย 9

Circuit breaker: เปิดปิดด้วยมือได้ และเปิดวงจรอัตโนมัติเมื่อกระแสเกินค่าที่กำหนด

ที่มา: ตำราฝึกอบรม ผอส. ด้านไฟฟ้า (พพ.) ตอนที่ 2 บทที่ 2 อุปกรณ์ไฟฟ้าโดยทั่วไป 5/5 · หัวข้อย่อย 12

ใช้งาน 3 แบบ: ต่อเนื่อง · เวลาสั้น · เป็นคาบ

ที่มา: ตำรา ผอส. ไฟฟ้า ตอนที่ 2 บทที่ 2 หัวข้อ 2.1.9–2.1.10

อุปกรณ์ไฟฟ้าอยู่ตรงไหนในโรงงาน

หม้อแปลง: แรงดันลง กระแสขึ้น

นิยามเครื่องกลไฟฟ้าเหนี่ยวนำ มีขดลวดตั้งแต่ 2 ขดขึ้นไป ใช้แปลงแรงดัน เพื่อถ่ายทอดกำลังไฟฟ้า

แรงเคลื่อนไฟฟ้าE = 4.44 × f × N × Φm
ขึ้นกับความถี่ จำนวนรอบ และเส้นแรงแม่เหล็ก

อัตราส่วนจำนวนรอบa = N1 ÷ N2 = E1 ÷ E2

ลองคำนวณ — หม้อแปลง 22 kV/400 V

⭐ พิกัดหม้อแปลงกำหนดจากพิกัดแรงดันและกระแสด้านทุติยภูมิ

หม้อแปลง: สูญเสีย ประสิทธิภาพ และการขนาน

ประสิทธิภาพสูงสุดเมื่อ กำลังสูญเสียเมื่อไม่มีโหลด = กำลังสูญเสียจากโหลด

หม้อแปลงมาตรฐานเดิมประสิทธิภาพสูงสุดที่กำลังขาออกประมาณ 60% ของพิกัด

ประสิทธิภาพตลอดวันโหลดกลางวันกลางคืนต่างกัน ต้องดูพลังงานขาออกสะสมทั้งวัน

เงื่อนไขการขนานหม้อแปลง

พิกัดแรงดันเท่ากัน ต่อขั้วตรงกันอัตราส่วนจำนวนรอบเท่ากันเปอร์เซ็นต์อิมพีแดนซ์ลัดวงจรเท่ากันอัตราส่วนความต้านทานต่อรีแอกแตนซ์รั่วไหลเท่ากัน3 เฟส: ทิศทางและองศาเฟสชิฟต์เท่ากัน

🔗 เรื่องนี้ใช้ต่อที่หัวข้อ 3.1 · หม้อแปลง: สูญเสีย 2 ส่วน ลองเลื่อนโหลดดู

⭐ Iron loss = Copper loss → ประสิทธิภาพสูงสุด

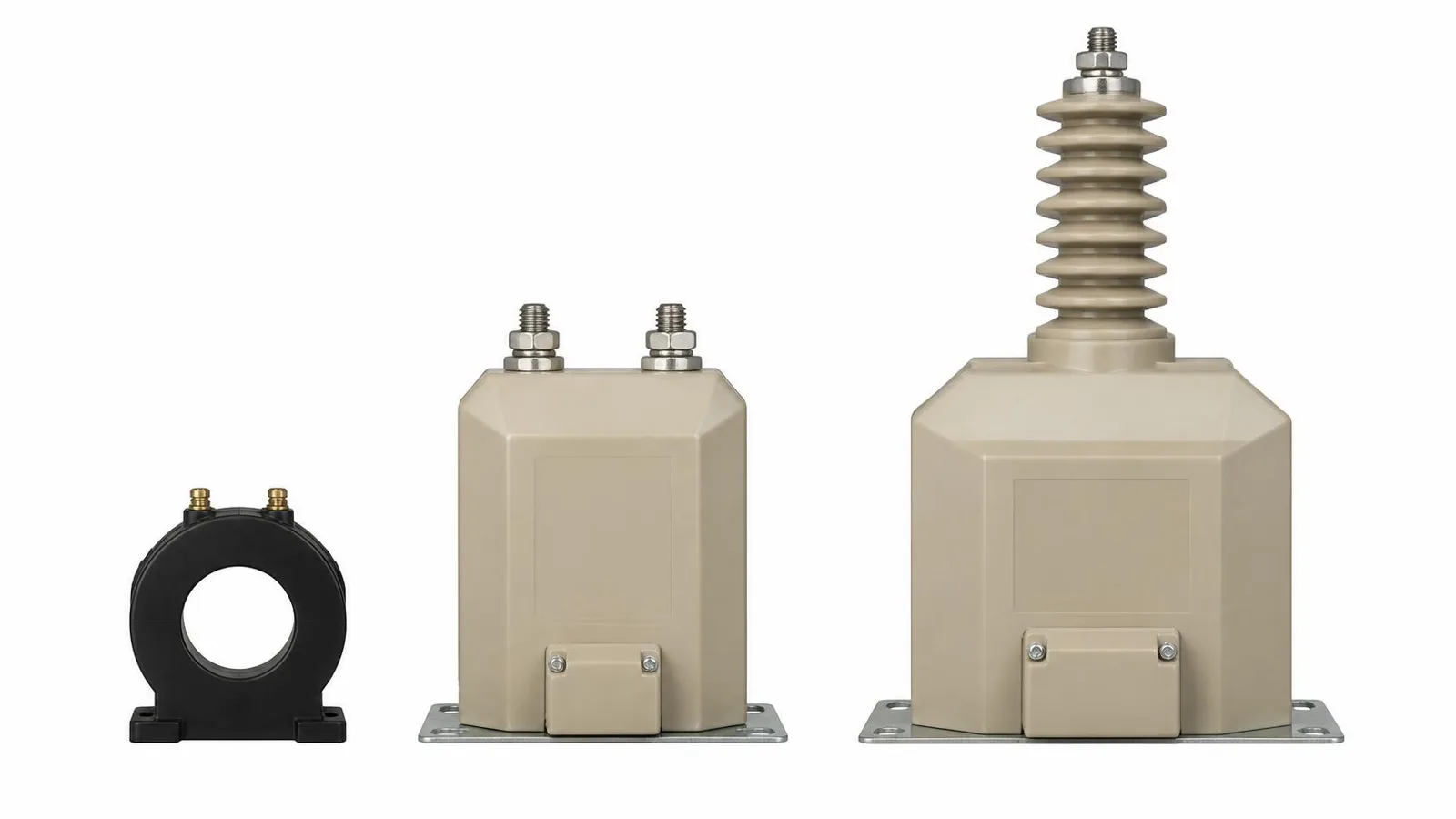

หม้อแปลง 2 ประเภท: เครื่องมือวัด · จำหน่าย

CT หม้อแปลงกระแสแปลงกระแสค่าสูงเป็นค่าต่ำ เพื่อการวัดและการป้องกัน · แยกวงจร Secondary จาก Primary · Secondary มาตรฐาน 1 A หรือ 5 A

VT หม้อแปลงแรงดันแปลงแรงดันสูงลงเพื่อให้เครื่องวัดและรีเลย์ใช้งานได้

หม้อแปลงจำหน่าย1 เฟส หรือ 3 เฟส มักอยู่ภายนอกอาคาร ต้องทนสภาพแวดล้อม

รหัสการระบายความร้อน

AA Dry-type · Self-cooledAFA Dry-type · Forced-airOA Oil-immersed · Self-cooledOA/FA + พัดลมOA/FA/FOA + ปั๊มน้ำมัน

⭐ CT แบ่งตามการใช้งาน: สำหรับการวัด · สำหรับการป้องกัน

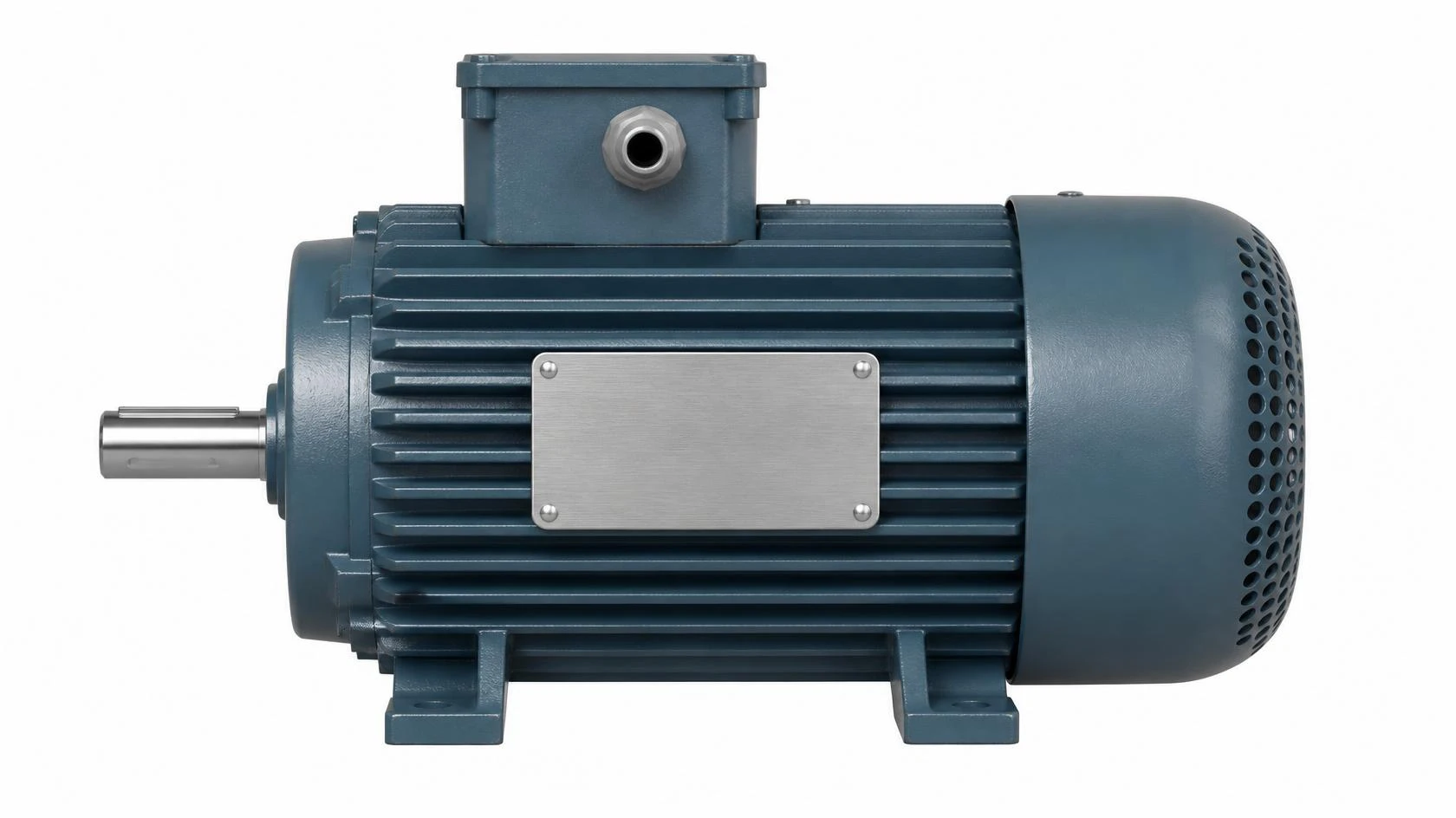

มอเตอร์เหนี่ยวนำ 3 เฟส

🤔 ลองตอบก่อนอ่าน

ป้ายมอเตอร์ 4 ขั้ว ไฟ 50 Hz เขียนว่า 1,450 รอบ/นาที ลองเดาว่าสนามแม่เหล็กในมอเตอร์หมุนที่กี่รอบ

ขดลวด 3 ขดวางห่างกัน 120° → เกิดสนามแม่เหล็กหมุน → ตัดผ่านโรเตอร์ เกิดกระแสเหนี่ยวนำ → โรเตอร์หมุนตาม แต่ช้ากว่าความเร็วซิงโครนัสเสมอ (ต่างกัน = สลิป)

🐿️กรงกระรอกธรรมดาโครงสร้างง่าย ราคาถูกที่สุด ความเร็วคงที่ · กระแสเริ่มหมุน 6–8 เท่า

🐿️✨กรงกระรอกแบบพิเศษกระแสเริ่มหมุน 5–6 เท่า แรงบิดเริ่มหมุนมากกว่า

🌀โรเตอร์แบบขดลวดมีสลิปริง ใส่ความต้านทานลดกระแสเริ่มหมุน ปรับความเร็วได้

🔗 เรื่องนี้ใช้ต่อที่หัวข้อ 3.2 · โครงสร้าง: สเตเตอร์ · โรเตอร์

⭐ ns = 120 × f ÷ P · 4 ขั้ว 50 Hz (เฮิรตซ์) = 1,500 รอบ/นาที

สตาร์ทมอเตอร์เหนี่ยวนำอย่างไร · ควบคุมความเร็วอย่างไร

🤔 ลองตอบก่อนอ่าน

สตาร์ทมอเตอร์แบบสตาร์-เดลต้า ลองเดาว่ากระแสตอนเริ่มหมุนเหลือเท่าไรของการต่อตรง

หลักการ: ขณะเริ่มหมุน โรเตอร์ยังไม่หมุน สลิปเท่ากับ 1 กระแสจึงสูงมาก (สตาร์ทด้วยแรงดันเต็มที่ กระแส 500–700% ของพิกัด) ทำให้แรงดันในระบบตก กระทบเครื่องอื่น — มอเตอร์ใหญ่จึงต้อง ลดแรงดันขณะสตาร์ท แลกกับแรงบิดเริ่มหมุนที่ลดลง

⚡สตาร์ทด้วยแรงดันเต็มที่ (Direct-on-line)ใช้กับมอเตอร์ขนาดเล็ก · แรงบิดเริ่มหมุน 100–200% ของพิกัด · กระแสเริ่มหมุน 500–700% ของพิกัด · ถ้าแหล่งจ่ายไฟมีกำลังมาก อาจใช้กับมอเตอร์ขนาดปานกลางได้

⭐สตาร์-เดลต้า (Y-Δ)เริ่มด้วยต่อแบบสตาร์ แรงดันที่ขดลวดเหลือ 1/√3 ⇒ กระแสเริ่มหมุนและแรงบิดเริ่มหมุนเหลือ 1/3 แล้วจึงสลับเป็นเดลต้าเมื่อหมุนได้ความเร็ว

🌀สตาร์ทด้วยรีแอกเตอร์เลือกแท็ปตามแรงบิดของโหลด · กระแสเหลือ 1/a แรงบิดเหลือ 1/a²

🔌สตาร์ทด้วยเครื่องชดเชย (หม้อแปลงขดลวดเดี่ยว / ออโต้ทรานส์ฟอร์เมอร์)ลดแรงดันเหลือ 1/a ⇒ แรงบิดเหลือ 1/a² และกระแสด้านแหล่งจ่ายเหลือ 1/a²

มอเตอร์แบบโรเตอร์ขดลวด สตาร์ทโดยใส่ ตัวต้านทานสตาร์ท ที่วงจรโรเตอร์ (ผ่านสลิปริง) · การเปลี่ยนวิธีสตาร์ทมอเตอร์ที่มีพิกัดสตาร์ทสูง เป็นมาตรการหนึ่งที่ตำรา 3.1 แนะนำเพื่อแก้แรงดันตกในระบบจ่ายไฟ

ควบคุมความเร็ว: กรงกระรอก

เปลี่ยนความถี่ปฐมภูมิ ความเร็วซิงโครนัสแปรตามความถี่ ต้องปรับแรงดันตามความถี่ด้วย (V/f คงที่) ให้เส้นแรงแม่เหล็กคงที่ — คืออินเวอร์เตอร์ · ปรับแรงดันปฐมภูมิ แรงบิดแปรตามกำลังสองของแรงดัน · เปลี่ยนจำนวนขั้ว ปรับได้เป็นขั้น ๆ โครงสร้างซับซ้อน

ควบคุมความเร็ว: โรเตอร์ขดลวด

ปรับความต้านทานทุติยภูมิ ทำได้ง่าย แต่กำลังสูญเสียเพิ่ม ประสิทธิภาพลดลง · ควบคุมการสร้างสนามแม่เหล็กทุติยภูมิ ป้อนแรงดันความถี่สลิปให้วงจรทุติยภูมิ นำกำลังกลับมาใช้ ประสิทธิภาพดีกว่า

⭐ สตาร์-เดลต้า: แรงดันขดลวด 1/√3 · กระแสและแรงบิดเริ่มหมุน 1/3⭐ ลดแรงดันเหลือ 1/a ⇒ แรงบิดเหลือ 1/a²⭐ ปรับความเร็วด้วยความถี่ ต้องรักษา V/f คงที่

ที่มา: ตำรา ผู้รับผิดชอบด้านพลังงานอาวุโส (ผอส.) ไฟฟ้า ตอนที่ 2 บทที่ 2 หัวข้อ 2.1.6.3 (1)–(2) หน้า 2-20 · ตอนที่ 3 บทที่ 1 หัวข้อมาตรการแก้แรงดันตก

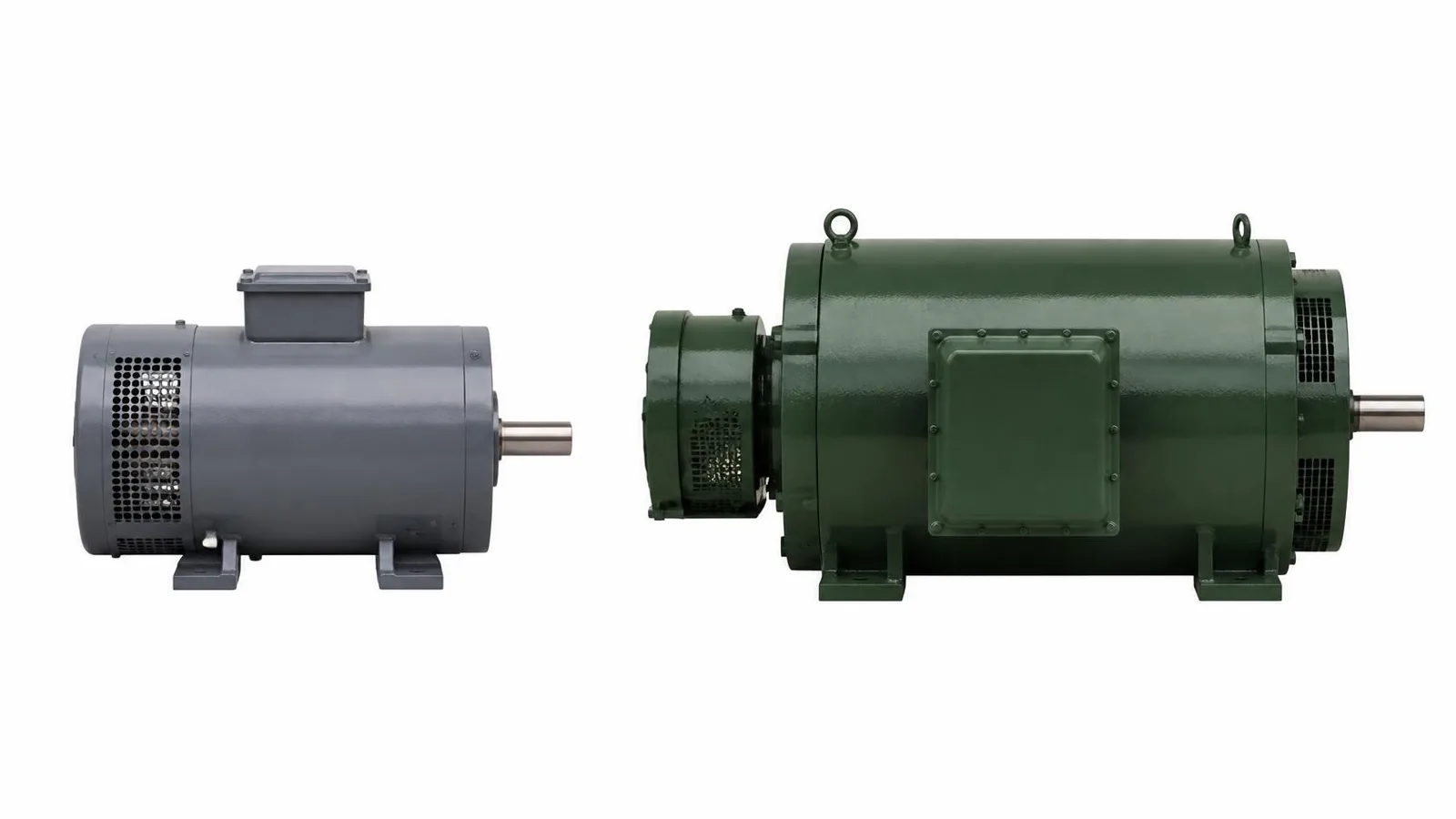

เครื่องกลไฟฟ้าซิงโครนัส (เครื่องกำเนิดไฟฟ้า · มอเตอร์) · มอเตอร์กระแสตรง

⚙️ซิงโครนัส 3 เฟสความเร็วคงที่ · เพิ่มเพาเวอร์แฟกเตอร์ได้ · คุณลักษณะขณะเริ่มหมุนไม่ดี โครงสร้างซับซ้อน · ใช้กับปั๊ม เครื่องอัดอากาศ

🔋กระแสตรงควบคุมความเร็วได้ง่าย · มีคอมมิวเตเตอร์ บำรุงรักษายุ่งยาก · แบบอนุกรม (ซีรีส์): แรงบิดเริ่มหมุนสูง แต่ไม่มีภาระความเร็วเพิ่มไม่จำกัด อันตราย

หลักการ: มอเตอร์ซิงโครนัส

ขดลวด 3 ขดวางห่างกัน 2π/3 rad สร้างเส้นแรงแม่เหล็กหมุน โรเตอร์ที่เป็นขั้วแม่เหล็กหมุนตาม เท่ากับความเร็วซิงโครนัสพอดี (ns = 120f/p) · ปรับกระแสสนามแม่เหล็ก If โดยกำลังขาออกคงที่ ขนาดและเฟสของกระแสอาร์เมเจอร์เปลี่ยน (เส้นกราฟ V) — จึงใช้ปรับเพาเวอร์แฟกเตอร์ได้ · แรงบิดเกิดเฉพาะที่ความเร็วซิงโครนัส จึงต้องสตาร์ทด้วยขดลวดที่ผิวขั้วแม่เหล็ก หรือใช้มอเตอร์อีกตัวช่วยเร่ง

หลักการ: มอเตอร์กระแสตรง

ตัวนำมีกระแส I อยู่ในสนามแม่เหล็ก B ได้รับแรง F = BℓI (กฎมือของเฟลมมิ่ง) · ตัวนำที่หมุนเกิดแรงเคลื่อน E = Bℓv ที่กลับขั้วตลอด จึงต้องมีคอมมิวเตเตอร์และแปรงถ่าน · วิธีควบคุมความเร็ว 3 วิธี: ① ปรับสนามแม่เหล็ก Φ ง่าย แต่ช่วงความเร็วจำกัด ② ใส่ความต้านทานในวงจรอาร์เมเจอร์ ยิ่งมาก เสถียรภาพลดและสูญเสียเพิ่ม ③ ปรับแรงดันอาร์เมเจอร์ (ระบบ Leonard) เดินเครื่องเสถียรทุกแรงดัน

💡 หลักการ: เครื่องกำเนิดไฟฟ้าซิงโครนัส

แรงภายนอก (เช่น กังหัน) หมุนขั้วแม่เหล็กด้วยความเร็วคงที่ เส้นแรงแม่เหล็กที่ตัดขดลวด 3 ขดเปลี่ยนแปลงเป็นวงรอบ เกิดแรงดันไฟฟ้ากระแสสลับ 3 เฟสที่มีความถี่คงที่
เครื่องเดียวกัน: ถูกหมุนจากภายนอก = เครื่องกำเนิดไฟฟ้า · จ่ายไฟ 3 เฟสให้ขดลวด = มอเตอร์
ส่วนใหญ่เป็นแบบขั้วแม่เหล็กหมุน (Revolving field): แบบ Salient pole ใช้กับเครื่องกำเนิดไฟฟ้าแบบกังหันน้ำ · แบบ Non-salient pole ใช้กับเครื่องกำเนิดไฟฟ้าเทอร์ไบน์
ขณะจ่ายโหลด กระแสในขดลวดอาร์เมเจอร์สร้างแรงแม่เหล็กต้านกลับ: กระแสล้าหลัง ⇒ สนามแม่เหล็กลดลง · กระแสนำหน้า ⇒ สนามแม่เหล็กเพิ่มขึ้น

ที่มา: ตำรา ผอส. ไฟฟ้า ตอนที่ 2 บทที่ 2 หัวข้อ 2.1.7 และ 2.1.8 สมการ 2.33 2.36–2.38 2.46

⭐ เครื่องกลไฟฟ้า 3 แบบ: เหนี่ยวนำ · ซิงโครนัส · กระแสตรง

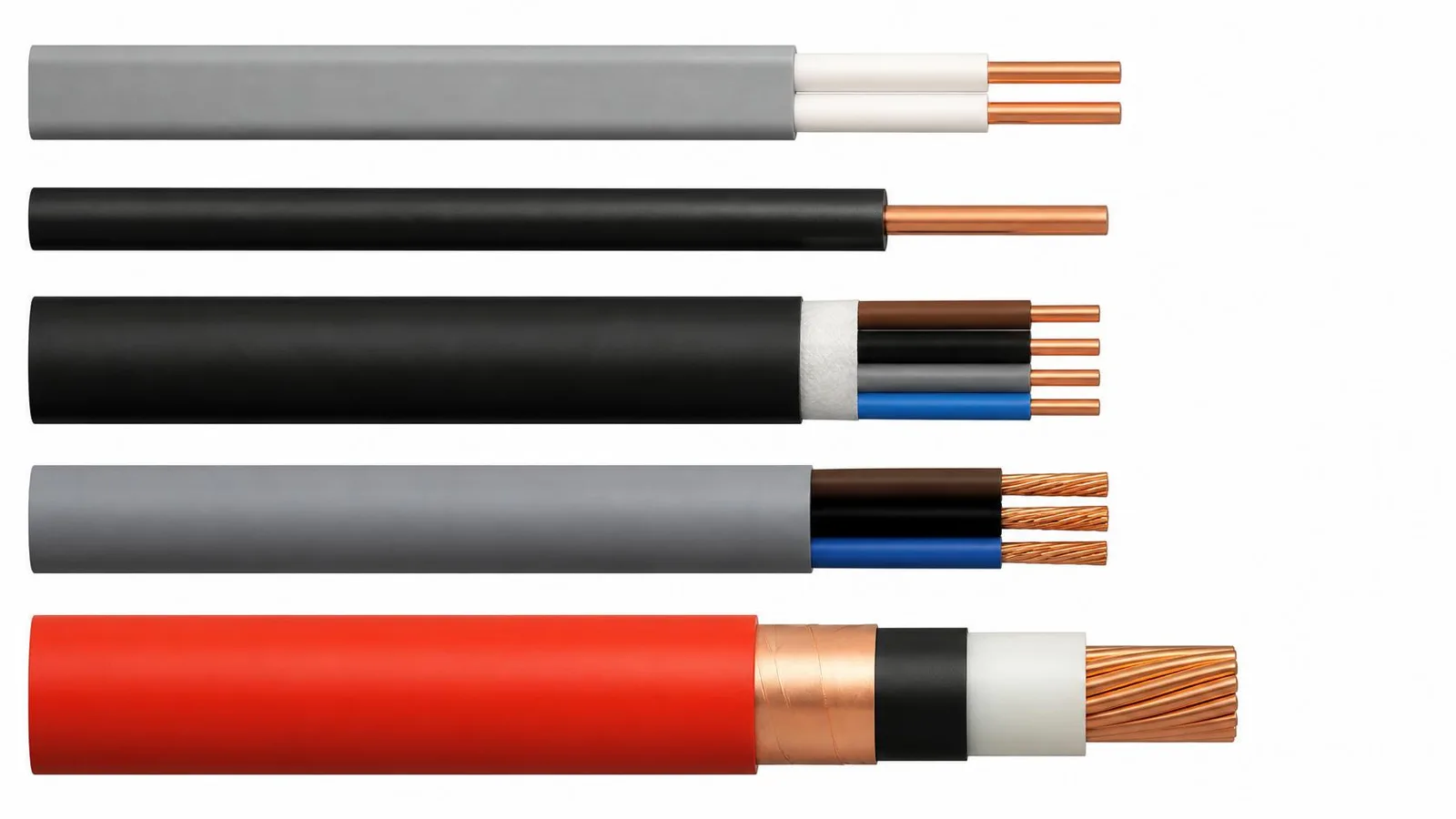

สายไฟฟ้า

⚡สายแรงดันต่ำ (ไม่เกิน 750 V)หุ้มฉนวน ทองแดงหรืออลูมิเนียม · ชื่อเรียกชนิดสาย: VAF (วีเอเอฟ) · THW (ทีเอชดับเบิลยู) · NYY (เอ็นวายวาย) · VCT (วีซีที)

🗼สายแรงดันสูงสายเปลือย: สายอลูมิเนียมตีเกลียวเปลือย (AAC) · สายอลูมิเนียมผสม (AAAC) · สายอลูมิเนียมแกนเหล็ก (ACSR)
สายหุ้มฉนวน: Partial Insulated Cable (PIC) · Space Aerial Cable (SAC) · Preassembly Aerial Cable · ฉนวนครอสลิงค์โพลิเอทิลีน (Cross-Linked Polyethylene: XLPE)

เลือกใช้สายไฟ

ใช้เฉพาะสายที่มีเครื่องหมาย มาตรฐานผลิตภัณฑ์อุตสาหกรรม (มอก.)
สายเดินในอาคาร ห้ามนำไปเดินนอกอาคาร (แดดทำให้ฉนวนแตกกรอบ)
เลือกชนิดให้เหมาะกับสภาพติดตั้ง เช่น สายอ่อนห้ามเดินยึดติดผนัง
ขนาดสายเหมาะกับแรงดัน กระแส และขนาดฟิวส์หรือเบรกเกอร์

หลักการ: ทำไมต้องเลือกขนาดสายให้ถูก

สายมีความต้านทาน กระแสไหลผ่านเกิดความร้อนตาม I²R (กฎของจูล หัวข้อ 2.1) สายเล็กเกินกระแสใช้งาน ร้อนเกิน ฉนวนเสื่อม และสูญเสียพลังงานในสาย · ขนาดสายจึงต้องสอดคล้องกับแรงดัน กระแสใช้งาน และขนาดฟิวส์หรือเบรกเกอร์ที่ป้องกันสายนั้น

วิธีการ

เลือกสายมี มอก. · เลือกชนิดตามสภาพติดตั้ง (สายในอาคารห้ามเดินนอกอาคาร เพราะแดดทำฉนวนแตกกรอบ · สายอ่อนห้ามยึดผนังหรือลากผ่านที่ถูกกดทับ) · สายเมนและสายต่อหลักดินเลือกตามขนาดเมนสวิตช์และเครื่องวัด (ตาราง 2.8 ในตำรา)

ที่มา: ตำรา ผอส. ไฟฟ้า ตอนที่ 2 บทที่ 2 หัวข้อ 2.2.1–2.2.2

⭐ สายแรงต่ำ = แรงดันไม่เกิน 750 V

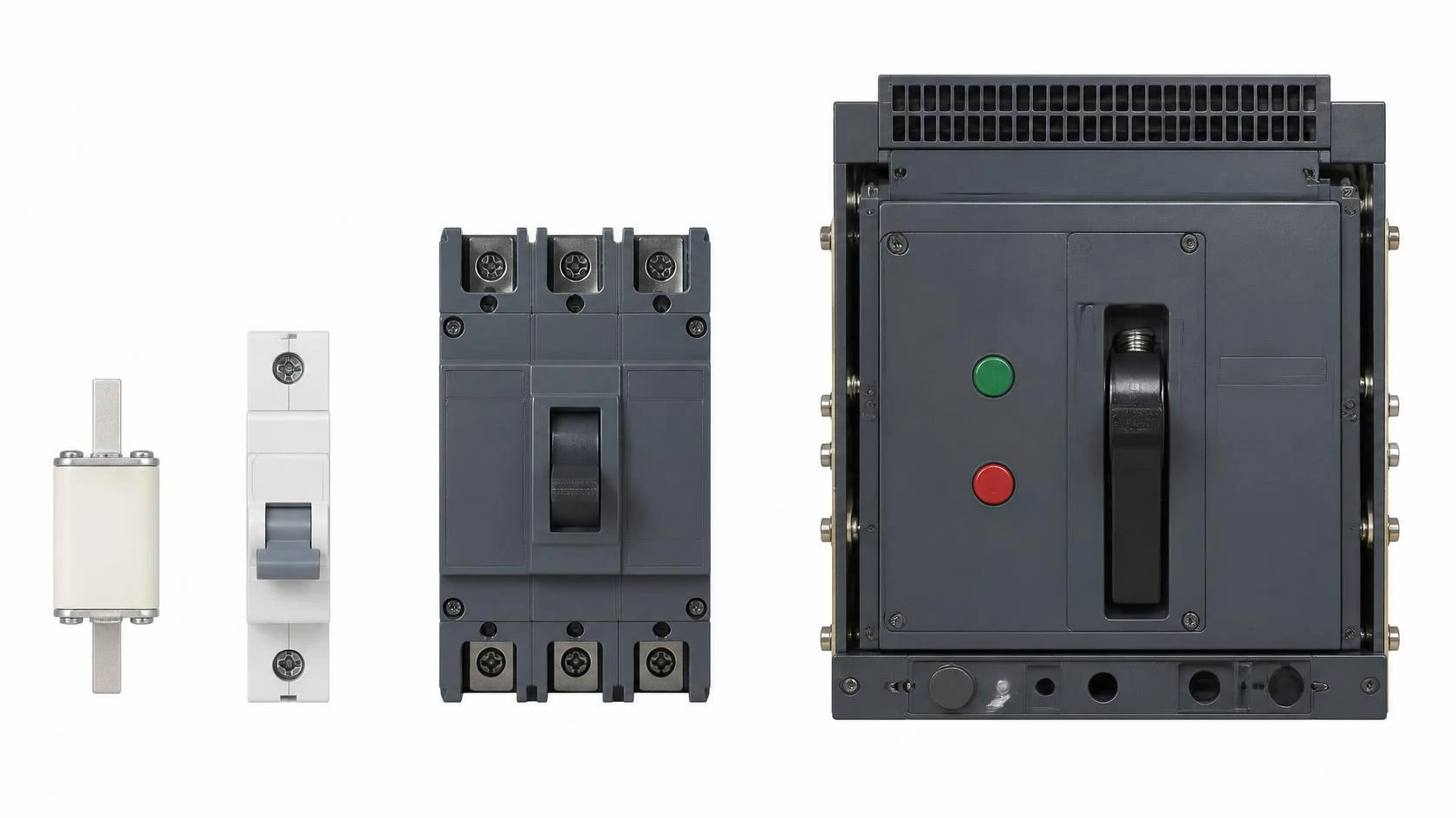

อุปกรณ์ป้องกัน

ฟิวส์ป้องกันกระแสเกินพิกัดหรือลัดวงจร · มีฟิวส์แรงสูง (Primary) และแรงต่ำ (Secondary)

Thermal unitBimetal โก่งตัว ปลดวงจรเมื่อโหลดมากเกินไป

Magnetic unitปลดวงจรเมื่อลัดวงจร หรือกระแสสูงประมาณ 8–10 เท่าขึ้นไป

⭐ Circuit breaker: เปิดปิดด้วยมือได้ และเปิดวงจรอัตโนมัติเมื่อกระแสเกินค่าที่กำหนด

อนุรักษ์พลังงานในหม้อแปลงและมอเตอร์

3.5% → 20%แรงดันไม่สมดุล 3.5% ทำให้กำลังสูญเสียเพิ่มถึง 20%

60%หม้อแปลงมาตรฐานเดิมประสิทธิภาพสูงสุดที่โหลดราว 60%

2–2.5 เท่าราคาหม้อแปลงอะมอร์ฟัสเทียบแบบกำลังสูญเสียต่ำ

⚠️ เข้าใจผิดบ่อย

~~เปิดมอเตอร์เดินตัวเปล่ารอไว้ ไม่เสียอะไรมาก~~

✅ ตำรา: พยายามหลีกเลี่ยงการเดินเครื่องด้วยโหลดต่ำ ๆ หรือไม่มีโหลด จะทำให้ประสิทธิภาพและเพาเวอร์แฟกเตอร์ต่ำลง · โหลดขาดช่วงอย่าเดินเครื่องเปล่า ๆ ควรใช้วิธีควบคุมด้วยอินเวอร์เตอร์

ที่มา: ตำรา ผอส. ไฟฟ้า ตอนที่ 2 บทที่ 2 ข้อควรระวังในการเดินเครื่องอย่างอนุรักษ์พลังงาน

ควบคุมด้วยอิเล็กทรอนิกส์กำลัง

การควบคุมเฟสใช้ไทริสเตอร์ (SCR · TRIAC) เป็นสวิตช์ ตัดบางช่วงของคลื่น ปรับกำลังที่จ่ายให้โหลด

วงจรสับไฟฟ้าเอซีปิดเปิดหลายครั้งในหนึ่งวัฏจักร ตอบสนองเร็วกว่า

ควบคุมมอเตอร์เหนี่ยวนำ 3 วิธีควบคุมเฟส · ควบคุมความถี่ · ควบคุมเวคเตอร์

🔗 เรื่องนี้ใช้ต่อที่หัวข้อ 3.2 · อุปกรณ์ปรับความเร็วรอบ (VSD)

⭐ ควบคุมเครื่องไฟฟ้าด้วยอุปกรณ์สารกึ่งตัวนำ เช่น ไทริสเตอร์ มักลดการใช้พลังงานไฟฟ้าได้

ใช้งานมอเตอร์ให้ตรงพิกัด · เลือกมอเตอร์ให้เหมาะกับภาระ

หลักการ: ยิ่งให้กำลังขาออกสูง ความสูญเสียยิ่งมาก มอเตอร์ยิ่งร้อน — พิกัด คือขีดจำกัดที่ใช้งานแล้วอุณหภูมิไม่เกินค่าสูงสุดในข้อกำหนดจำเพาะ จึงต้องดูว่าใช้งานแบบไหน

⏩ใช้งานต่อเนื่อง (Continuous duty)ภาระคงที่นานจนมอเตอร์เข้าสู่สมดุลความร้อน

⏱️ใช้งานเป็นเวลาสั้น (Short time duty)เดินตามเวลาที่กำหนด ยังไม่ถึงสมดุลความร้อนแล้วหยุด · ก่อนสตาร์ตใหม่ อุณหภูมิมอเตอร์ต่างจากอุณหภูมิระบายอากาศไม่เกิน 2 °C

🔁ใช้งานเป็นคาบ (Periodic duty)เดินด้วยภาระคงที่สลับหยุดเครื่องซ้ำ ๆ แต่ละช่วงสั้นกว่าเวลาเข้าสู่สมดุลความร้อน

พิกัด 4 ประเภท:พิกัดต่อเนื่องพิกัดเป็นเวลาสั้นพิกัดเป็นคาบพิกัดสมมูล (แปลงการใช้งานซับซ้อนเป็นพิกัดต่อเนื่องหรือเวลาสั้นที่สมมูลกันเชิงความร้อน)

วิธีการ: เลือกมอเตอร์ ดู 7 เรื่อง

① เงื่อนไขการใช้งาน (ต่อเนื่อง เป็นระยะ สั้น ๆ เปิดปิดบ่อยหรือไม่) ② คุณลักษณะความเร็ว ③ การเปลี่ยนแปลงความเร็ว (เร่ง-หน่วง ความเร็วต่ำ เดินหน้า-ถอยหลัง) ④ คุณลักษณะพลังงาน (ประสิทธิภาพใช้งาน) ⑤ คุณลักษณะแรงบิด (แรงบิดเริ่มหมุน แรงบิดใช้งาน) ⑥ ความเหมาะสมกับภาระ (ความจุ · Load ratio กับประสิทธิภาพ) ⑦ ความทนทานต่อสภาพแวดล้อม

⚠️ ระวัง

kW (กิโลวัตต์) บนป้ายพิกัดเป็นกำลังขาออกเชิงกล ไม่ใช่ไฟที่มอเตอร์ใช้ · ไฟที่ใช้ = กำลังขาออก ÷ ประสิทธิภาพ · มอเตอร์ที่นิยมที่สุด = มอเตอร์เหนี่ยวนำ ปรับความเร็วได้สะดวกด้วยการเปลี่ยนความถี่

ที่มา: ตำรา ผอส. ไฟฟ้า ตอนที่ 2 บทที่ 2 หัวข้อ 2.1.9–2.1.10

⭐ ใช้งาน 3 แบบ: ต่อเนื่อง · เวลาสั้น · เป็นคาบ⭐ kW บนป้าย = กำลังขาออกเชิงกล

★

ตัวเลขที่ต้องจำในหัวข้อนี้

4.44E = 4.44 f N Φm

1 A · 5 ASecondary มาตรฐานของ CT

5เงื่อนไขขนานหม้อแปลง

6–8 เท่ากระแสเริ่มหมุน กรงกระรอกธรรมดา

1,500รอบ/นาที ns ของ 4 ขั้ว 50 Hz

750 Vสายแรงดันต่ำไม่เกิน

8–10 เท่าMagnetic unit ตัดวงจร

3.5% → 20%ไม่สมดุล → สูญเสียเพิ่ม

60%โหลดที่หม้อแปลงมาตรฐานเดิมประสิทธิภาพสูงสุด
